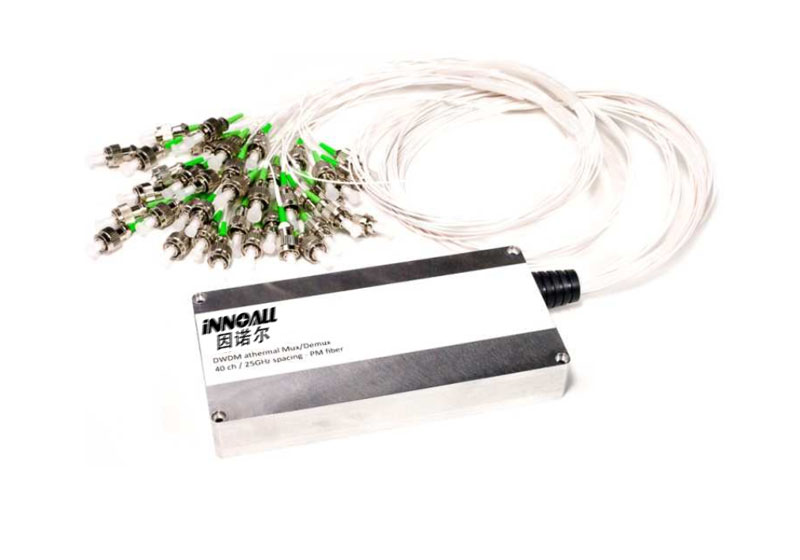

6.25GHz to 800GHz DWDM
產品型號：DWDM
所屬品牌：因諾爾
產品簡介：深圳因諾爾科技有限公司的DWDM密集波分復用器提供6.25GHz至800GHz間隔帶寬，可達48通道,波長S+C+L+U band (1460~1675nm）或 1310nm波段可選，可采用單模光纖或者保偏光纖。
6.25GHz, 12.5GHz, 25GHz, 100GHz, 200GHz，300GHz, 400GHz, 600GHz, 800GHz DWDM密集波分復用器
深圳因諾爾科技有限公司的DWDM密集波分復用器DWDM Mux/Demux 間距從6.25GHz到800GHz帶寬可選。并可使用保偏光纖或SMF-28e單模光纖。
可提供模塊式和器件式產品。
技術指標
指標 | 單位 | <16Channel | <48Channel | ||||||||||||||||
間隔帶寬 | GHz | 6.25 | 12.5 | 25 | 33.33 | 37.5 | 50 | 100 | 200 | 400 | 6.25 | 12.5 | 25 | 33.33 | 37.5 | 50 | 100 | 200 | 400 |
插入損耗 | dB | 7.5 | 6.5 | 5.0 | 5.0 | 5.0 | 4.0 | 3.5 | 4.0 | 5.5 | 8.5 | 7.5 | 6.0 | 6.0 | 6.0 | 5.0 | 5.0 | 6.0 | 6.5 |
均勻性 | dB | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
偏振相關損耗 | dB | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 |
通道中心精度 | GHz | 0.75 | 1.25 | 2.5 | 2.5 | 2.5 | 2.5 | 3.75 | 6.75 | 7.5 | 1 | 1.75 | 3.12 | 3.12 | 3.12 | 3.12 | 6.25 | 7.5 | 8.5 |
帶寬 @-1dB | GHz | 1.75 | 3.5 | 7 | 9.3 | 10.5 | 14 | 28 | 56 | 112 | 1.75 | 3.5 | 7 | 9.3 | 10.5 | 14 | 28 | 56 | 112 |
帶寬 @-3dB | dB | 3 | 6 | 12 | 16 | 18 | 24 | 48 | 96 | 192 | 3 | 6 | 12 | 16 | 18 | 24 | 48 | 96 | 192 |
相鄰串擾 | dB | 28 | 28 | 28 | 28 | 28 | 30 | 30 | 30 | 30 | 25 | 25 | 25 | 25 | 25 | 30 | 30 | 30 | 30 |
非相鄰串擾 | dB | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
封裝形式 | / | C | B | A | A | A | A | A | A | A | C | B | B | B | B | A | A | B | B |
封裝形式 | A | B | C |
尺寸 | 100x55x16 | 130x65x19.5 | 175x115x26.5 |
規格 | 單位 | 參數 |
工作波長 | nm | 1460~1675 |
帶寬 | GHz | ± spacing /8 |
回損 | dB | ≥30； Typ: 40dB |
偏振模色散 | ps | ≤0.2 |
方向性 | dB | ≥50 |
波長色散 | ps/nm | -10~+10 |
波長熱穩定性 | pm/℃ | ≤1.0 (for 100GHz間隔帶寬) |
光纖 | / | SMF-28e單模光纖 或者 保偏光纖 |
套管 | mm | 900um |
功率 | mW | ≤300 |
工作溫度 | ℃ | -5~+70 |
儲存溫度 | ℃ | -40~+85 |

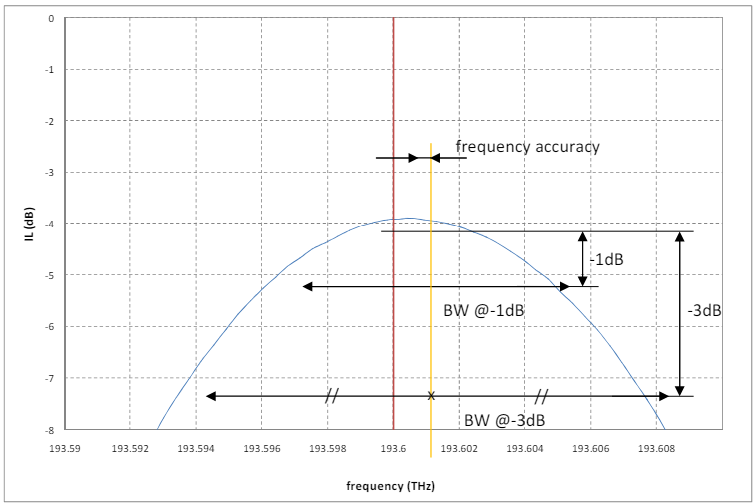

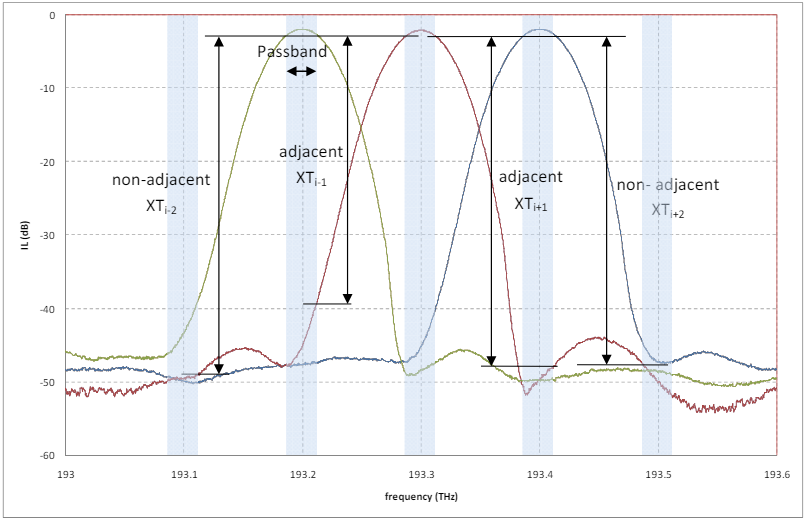

光譜
有關更多因諾爾DWDM密集波分復用器的信息，請聯系深圳因諾爾科技有限公司銷售人員。
