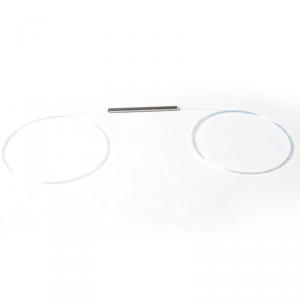

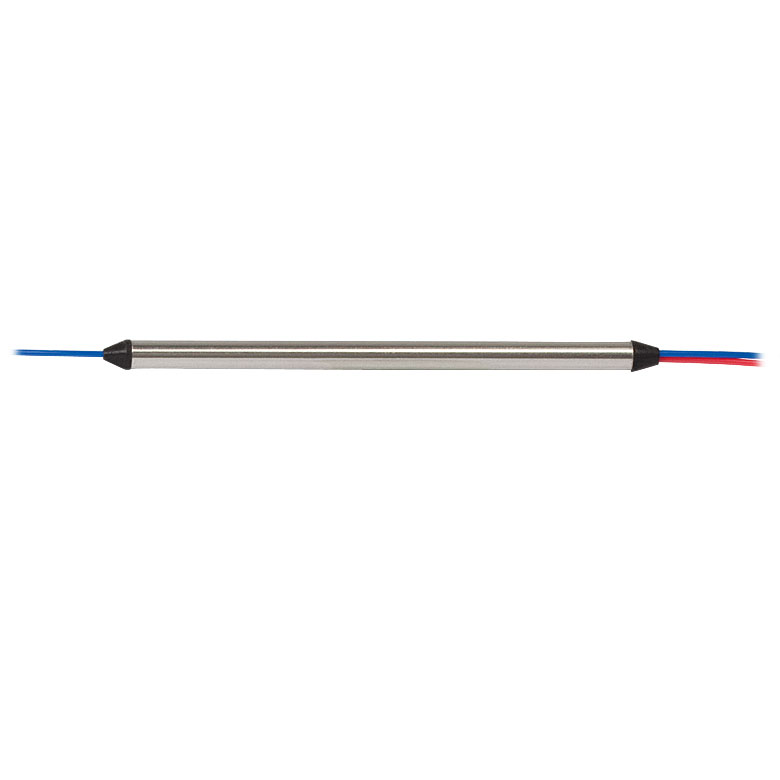

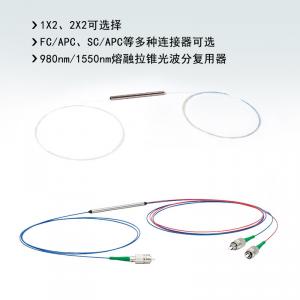

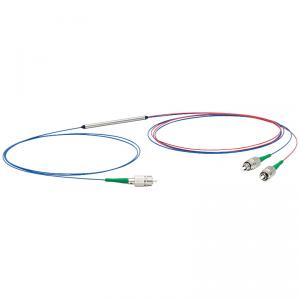

980/1550泵浦光WDM
產品型號：980/1550nm
所屬品牌：INNOALL
產品簡介：熔融拉錐型980/1550nm泵浦光波分復用器采用成熟的熔融拉錐工藝制作而成，專門應用于摻鉺光纖放大器（Er-doped Fiber Amplifier，EDFA），性能長期穩定可靠。980/1550nm WDM 采用了全光纖結構，具有非常好的性能，插入損耗典型值小于0.1dB，偏振相關損耗小于0.1dB，方向性可高達60dB.
產品特性
■ 低插入損耗
■ 高回波損耗
■ 環境穩定性高
■ 全光纖結構
■ 高波長隔離度
■ 符合Telcordia GR-1221-CORE標準
■ 偏振敏感度低
應用范圍
■ EDFA
■ 其他光纖放大器
■ 980nm泵浦合波
■ 光纖激光器
■ 科學研究
產品屬性
| 工作波長 | 980/1550nm |
| 帶寬 | 980±10nm/1550±20nm |
| 插入損耗 | ≤ 0.15dB（P級） ≤ 0.25dB（A級） |
| 隔離度 | ≥ 20dB（P級） ≥ 18dB（A級） |
| 偏振相關損耗 | ≤ 0.05dB（P級） ≤ 0.10dB（A級） |
| 方向性 | ≥ 55dB |
| 信號端光纖類型 | Corning Hi1060Flex Ofs 980特種單模光纖 |
| 泵浦光纖類型 | Corning Hi1060Flex Ofs 980特種單模光纖 SMF-28e |
| 工作溫度 | -20 ~ +70°C |
| 存儲溫度 | -45 ~ +85°C |
| 結構 | 2X2 1X2 |
| 等級 | A級 P級 |
| 光纖類型(泵浦) | Hi1060Flex Ofs980特種單模光纖 |
| 光纖類型(信號) | SMF-28e Hi1060Flex Ofs980特種單模光纖 |
| 保護套類型 | 250um裸纖 900um松套管 900um緊套管 2mm光纜 3mm光纜 客戶指定 |
| 光纖長度 | 1m（標準長度） 1.5m 客戶指定 |
| 連接器類型 | 無 FC/PC FC/APC SC/PC SC/APC LC/PC LC/APC 客戶指定 |
| 封裝類型 | Ф3.0mm×35mm Ф3.0mm×45mm Ф3.0mm×54mm 90x14x8.5mm 客戶指定 |
