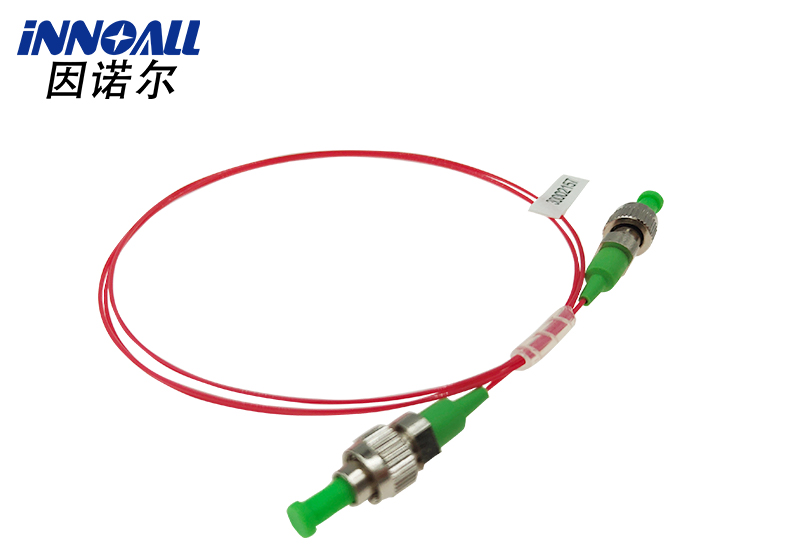

保偏跳線-1064nm
產品型號：PMPC-1064nm
所屬品牌：INNOALL
產品簡介：保偏/偏振保持（PM）光纖跳線廣泛用于偏振敏感光纖系統中，用于傳輸需要保持PM狀態的光。
保偏跳線（偏振保持跳線）具有正交的“慢”和“快”軸，具有不同的傳播常數。 偏振模式之間幾乎沒有耦合，因此，在一個軸上發射的光將在該軸上傳播。 由于PM長軸和連接器鍵之間的非常精確的主動對準，它具有高消光比。
因諾爾提供六種不同波長（從780nm到1550nm）的保偏跳線。 這些跳線使用最知名的保偏光纖（例如Fujikura PM光纖或Nufern 保偏光纖）和一流品質的光纖連接器制成。 我們的PM跳線具有高消光比，低插入損耗，高回波損耗和長期可靠性。因諾爾提供各種PM光纖和連接器。
因諾爾可提供不可波長的跳線，不同類型的光纖。偏振消光比可達30db，插損<0.3db，回波損耗可達60db。均可定制接頭：FC，SC ,LC,MU,ST,E2000等...
1064nm 保偏光纖跳線
產品特征 l 低損耗 l 高回?fù)p l 高可靠性 l 符合Rohs標準 | 應用范圍 l EDFA l 光纖激光器 l 光纖傳感 l 科學研究 |
參數指標
參數 | 單位 | 數值 | |
接頭類型 | - | FC, SC, LC | |
中心波長 | nm | 1064 | |
最大插入損耗 (23℃) | nm | 0.5 | |
最小消光比 (23℃) | dB | 23 | |
最小回波損耗 (23℃) | UPC型 | dB | 50 |
APC型 | dB | 60 | |
光纖類型 | - | 保偏光纖 | |
定位鍵對準軸 | - | 慢軸 | |
軸對準角度公差 | deg | ±3 | |
工作溫度 | ℃ | -20~+70 | |
儲存溫度 | ℃ | -40~+85 | |

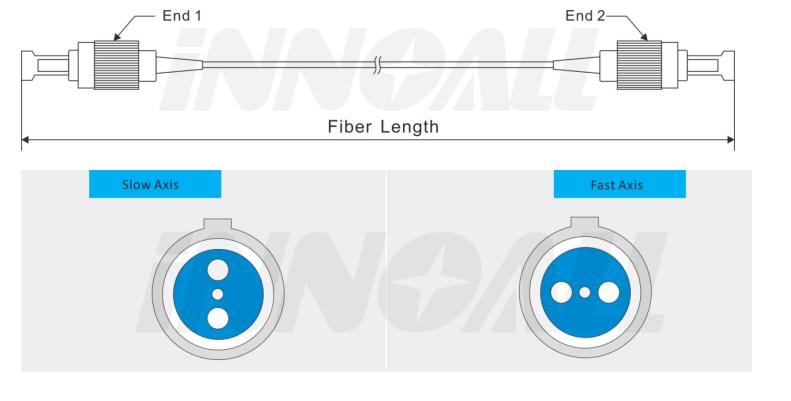

封裝尺寸
訂購信息
CPPC-①-②-③-④-⑤-⑥-⑦
① 中心波長: | 1064=1064nm, X=定制 |
② 軸向/定位鍵: | S=慢軸對準, F=快軸對準 |
③ 光纖類型: | PM850, PM780-HP,X=定制 |
④ 護套類型: | 00=裸纖, 09=0.9mm套管, 20=2.0mm套管, 30=3.0mm套管 |
⑤ 尾纖長度: | 0.5=0.5m, 1.0=1m, ......, 20=20m, X=定制 |
⑥ 端口1接頭類型: | 00=無接頭, FA=FC/APC, FP=FC/UPC, SA=SC/APC,SP=SC/UPC, LA=LC/APC, LP=LC/PC, X=定制 |
⑦ 端口2接頭類型: | 00=無接頭, FA=FC/APC, FP=FC/UPC, SA=SC/APC,SP=SC/UPC, LA=LC/APC, LP=LC/PC, X=定制 |
