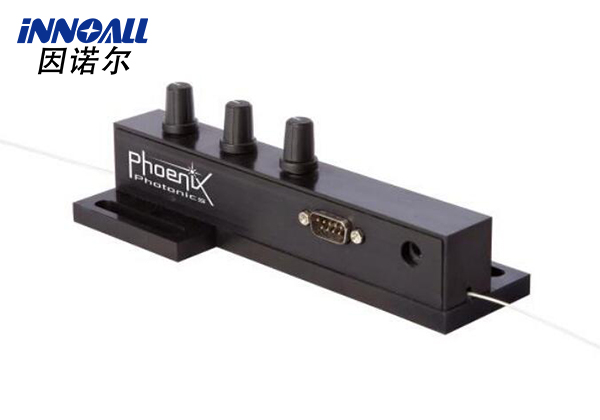

電動偏振控制器
產品型號：EPC
所屬品牌：Phoenix Photonics
產品簡介：可實現手動控制和電動控制。 可實現任意偏振態SOP。 內置光纖可選單模光纖或者保偏光纖。 Phoenix 在線電子偏振控制器是使用 Phoenix 在線掃描儀構建的。 裝置頂部附有三個旋鈕，用于手動控制，可完全覆蓋龐加萊球。 EPC 單獨需要模擬電壓控制才能運行。 然而，如果與 PCI 微處理器接口一起購買，EPC 可以直接連接到 PC 并通過提供的軟件進行控制。
因諾爾代理的此款電動偏振控制器基于 Phoenix Photonics 偏振掃描儀，提供三段手動控制或外部模擬電壓控制選項。 通過三個級聯的可變光纖波片實現全偏振狀態控制。 該控制器是全光纖的，具有回波損耗、插入損耗和 PDL 優勢。 默認情況是通過設備頂部的三個獨立調節旋鈕進行手動控制，可直接替代標準機械三環控制器。 通過標準 9 針 D 型連接器連接到三個模擬電壓，可以對每個光纖部分進行遠程獨立電子控制。 對每個單獨波片的控制在龐加萊球上描述了一個完整的圓。 該單元允許從任意輸入 SOP 生成任意 SOP.
特征：
電子和手動偏振控制
操作簡單
可實現的任何輸出 SOP
低插入損耗
高回波損耗
高消光比維持
應用領域：
偏振控制
偏振掃描狀態
組件測試
傳感器系統
光纖偏振測量PMD 仿真
技術指標：
Wavelength range | nm | 1300-1640 |
Insertion Loss1 | dB | <0.8 |
PMD | ps | <0.15 |
Insertion loss variation2 | dB | <0.02 |
Return Loss | dB | >70 |
Maximum Voltage3 | V | 10 |
Scan rate4 | deg./s | 150 |
Operating Temperature Range | ℃ | -5 to 70 |
Storage Temperature | ℃ | -40 to +85 |
Fiber type | SMF28, 900um buffer | |
Input & Output Fiber Lengths | mm | 1000 |
Power | External mains 110V to 240V adapter to 15V/300mA（DC.） |
1. 損耗不包括連接器。
2. 龐加萊球全覆蓋的輸出功率變化。
3. 模擬驅動電壓，0-10V為波片提供0-2pi微分相移。
4. 掃描速率是每個截面的龐加萊球周期的偏振變化率

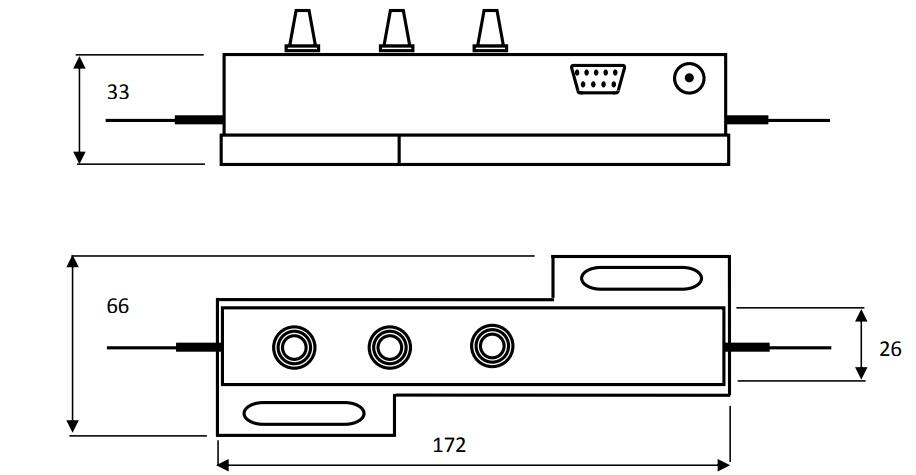

尺寸信息：
訂購信息：
EPC | - | - | - | - | ||||
| 工作波長 | 護套類型 | 接頭類型 | 端面 |
請聯系深圳因諾爾科技有限公司獲取更多信息
