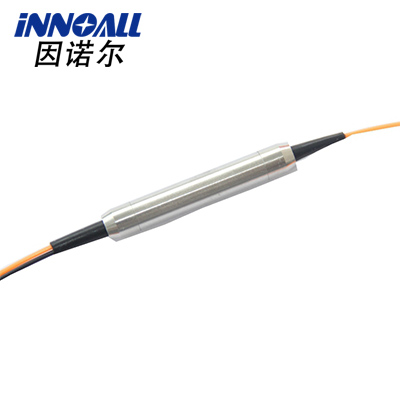

保偏DWDM
產品型號：PMDWDM-XX
所屬品牌：INNOALL
產品簡介：100G 200G保偏DWDM ITU波長密集波分復用器
100G 200G保偏DWDM ITU波長密集波分復用器
PM濾波器DWDM器件采用環境穩定的薄膜濾波器和先進的封裝技術，實現寬通帶，低插入損耗，高通道隔離，優異的環境穩定性和高消光比。 它們可以單獨使用，以執行單通道添加或刪除功能，也可以用于DWDM系統和光纖傳感器系統。
產品特點 高隔離度 ITU標準 高穩定性和可靠性 Telcordia標準測試 | 產品應用 光纖放大器 光插分復用系統 實驗室研究 |
規格參數
單位 | 參數 | ||
中心波長 | nm | ITU Grid | |
信道間隔 | GHz | 100 | 200 |
帶寬范圍 | nm | 0.22 (±0.11) | 0.5 (±0.25) |
透射插損 | dB | 1.0 | 1.0 |
反射插損 | dB | 0.4 | 0.5 |
寬帶平坦度 | dB | 0.3 | 0.3 |
相鄰?fù)ǖ栏綦x度 | dB | 30 | 25 |
非相鄰?fù)ǖ栏綦x度 | dB | 40 | 12 |
消光比 | dB | <20 | |
波長偏移量 | dB | <0.002 | |
偏振模色散 | dB | 0.1 | |
方向性 | dB | <50 | |
回波損耗 | dB | <45 | |
承受功率 | mW | 500 or customized | |
光纖類型 | PM Panda Fiber | ||
工作溫度 | ℃ | -5 to +50 | |
儲存穩定 | ℃ | -20 to +85 | |
封裝尺寸 | mm | Φ5.5xL35 | |
訂購信息
通道間隔 | 中心波長 | 光纖類型 | 套管類型 | 尾纖長度 | 接頭類型 | 工作方式 |
100=100GHz 200=200GHz | 01=CH01 02=CH02 ····· 61=CH61 | PM=PM Panda Fiber XX=Specify | B=250um bare fiber L=900um loose tube | 05=0.5m 08=0.8m 10=1.0m 15=1.5m XX=Specify | NE=None FA=FC/APC FP=FC/PC SA=SC/APC SP=SC/PC LA=LC/APC LP=LC/PC XX=Specify | F=Fast Axis Blocked B=Both Axis Operating |
