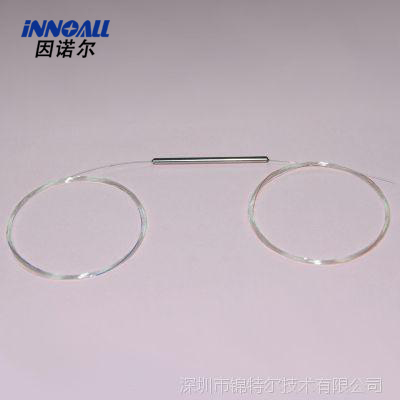

3x3保偏耦合器
產品型號：PMC-XX
所屬品牌：INNOALL
產品簡介：保偏光纖耦合器,是實現光信號功率在不同光纖間分配或組合的光器件,低插入損耗,高承受功率
3x3保偏耦合器（分路器）
3x3一次性熔融拉錐保偏耦合器、分路器（也稱拉錐耦合器，F(xiàn)BT Coupler），能使在光纖中傳輸?shù)墓庑盘栐谔厥饨Y(jié)構的耦合區發生耦合，進行光功率的再分配，可以根據需要實時監控，制作不等分分光器，有單窗，雙窗和三窗等多種形式，該產品可雙向工作，意味著所有端口都可以用作輸入或者輸出。
可選中心波長有：780nm. 790nm. 808nm. 830nm. 850nm. 915nm. 976nm. 980nm. 1030nm. 1040nm. 1053nm. 1064nm. 1310nm. 1480nm. 1550nm. 1625nm. 1650nm. 1950nm. 2000nm. 2050nm
產品特點
| 產品應用
|
規格參數
單位 | 標準值 | ||
端口 | 3x3 | ||
中心波長 | nm | 1310, 1550, 1650 | |
帶寬范圍 | nm | ±20 | |
附加損耗 | dB | <0.8 | |
消光比 | dB | >17 | |
分光比 | % | 33:33:33 | |
分光比公差 | % | <6 | |
回波損耗 | dB | >55 | |
方向性 | dB | >50 | |
熱穩定性 | dB/℃ | >0.002 | |
承受功率 | W | 2 | |
拉伸載荷 | N | <5 | |
光纖類型 | PM Panda fiber on Input & Output Port | ||
操作溫度 | ℃ | -5 to +50 | |
儲存溫度 | ℃ | -20 to +85 | |
訂購信息 PMC-XX
波長 | 端口類型 | 分光比 | 光纖類型 | 套管類型 | 尾纖長度 | 接頭類型 | 工作方式 |
1310=1310nm 1480=1480nm 1550=1550nm 1625=1625nm 1650=1650nm XX=Specify | 33=3x3 | Even=33:33:33 | PM=PM Panda Fiber XX=Specify | B=250um bare fiber L=900um loose tube | 05=0.5m 08=0.8m 10=1.0m 15=1.5m XX=Specify | NE=None FA=FC/APC FP=FC/PC SA=SC/APC SP=SC/PC LA=LC/APC LP=LC/PC XX=Specify | F=Fast Axis Blocked B=Both Axis Operating |
