C波段摻鉺光纖線路放大器
產品型號：EDFA-LA
所屬品牌：innoall
產品簡介：摻鉺光纖線路放大器(簡稱LA放大器)是專用于光纖激光或光纖通信系統中線路中繼的光功率放大器產品，結合了PA放大器和BA放大器的優勢，可對小信號提供高增益，且具有較高的輸出功率；具有高增益、高發射功率、較低噪聲的優點，用于光纖段之間以增加中繼長度或在光接入網相應的單點到多點部分以補償分支損耗。
產品特征 l 高增益系數 l 高輸出功率 l 低噪聲 | 應用范圍 l 光纖通信 l 光纖傳感 l 光纖激光 |
參數指標
光學指標 | 單位 | 典型值 | 備注 |
波長范圍 | nm | 1530~1565 | C-band |
輸入功率 | dBm | -25 ~ -3 | |
飽和輸出功率 | dBm | 13/17/23/25/26 | @-10dBm輸入 |
小信號增益系數 | dB | 35 | @-25dBm 輸入 |
噪聲指數 | dB | 5.5 | @-10dBm輸入 |
偏振相關增益 | dB | 0.5 | |
偏振模色散 | ps | 0.5 | |
輸入/輸出端隔離度 | dB | >35 | |
光功率監控 | - | 輸出光功率監控 | |
尾纖類型 | - | SMF-28 | |
尾纖接頭類型 | - | FC/APC | |
工作模式 | 自動電流控制(ACC)/自動功率控制(APC) |

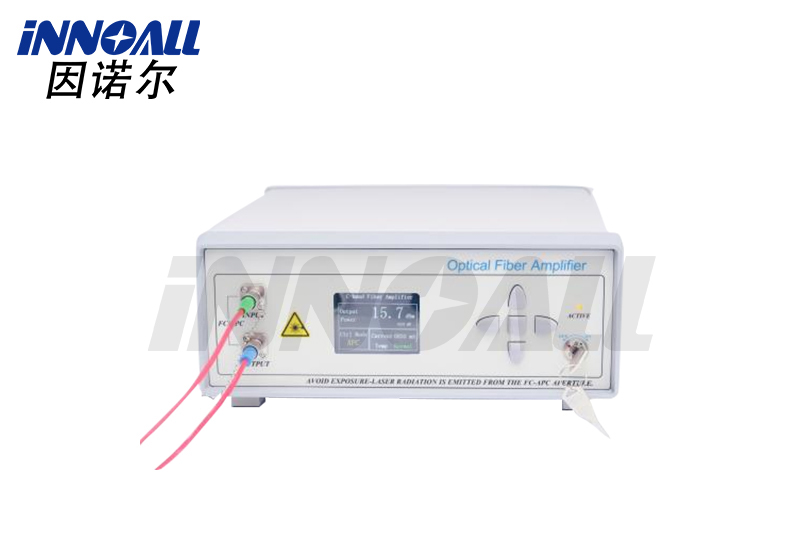

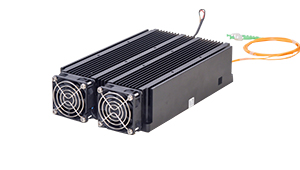

電氣和環境參數 | 臺式 | 模塊 |
控制方式 | 按鍵 | RS232串口通信 |
通信接口 | 選配 | DB9 Female |
供 電 | 100~240V AC, <30W | 5V DC, <15W |
尺 寸 | 260(W)×280(D)×120(H)mm | 125(W)×150(D)×20(H)mm |
工作溫度范圍 | -5~+35°C | |
工作濕度范圍 | 0~70% | |
訂購信息
EDFAL-①-②-③-④-⑤
①波長 | C=C波段 |
② 放大器類型 | LA=線路放大器 |
③飽和輸出功率(dBm | 13/17/20/23/25/26 |
④ 輸出方式 | SM=單模光纖 |
⑤ 封裝形式 | B=臺式 M=模塊式 |
