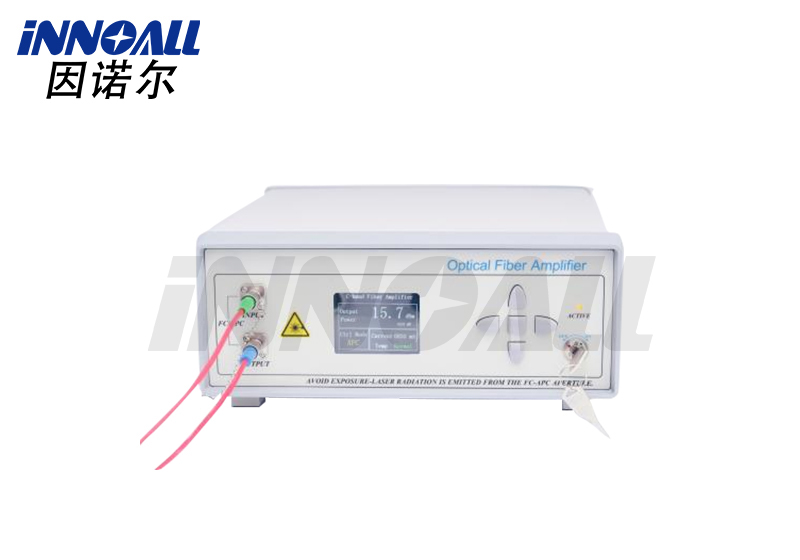

C波段摻鉺光纖功率放大器
產品型號：EDFA-PA-
所屬品牌：
產品簡介：C波段摻鉺光纖小信號型放大器(簡稱PA放大器) 是專用于-45dBm ~ -25 dBm范圍內的微弱光信號的放大器，小信號典型增益高達35~45 dB，同時具有較低的噪聲系數，通常用在光電探測器之前提高其對弱光信號的探測能力。
產品特征 l 寬波長范圍 l 高輸出功率 l 低噪聲 | 應用范圍 l 光纖通信 l 光纖傳感 l 光纖激光 |
參數指標
光學指標 | 單位 | 典型值 | 備注 |
波長范圍 | nm | 1530~1565 | C-band |
輸入功率 | dBm | -6~+3 | |
飽和輸出功率 | dBm | 15/17/20/23/25/26 | @-3dBm輸入 |
噪聲指數 | dB | 5.0 | @-3dBm輸入 |
偏振相關增益 | dB | <0.3 | |
偏振模色散 | ps | 0.5 | |
輸入/輸出端隔離度 | dB | >35 | |
光功率監控 | - | 輸出光功率監控 | |
尾纖類型 | - | SMF-28 | |
尾纖接頭類型 | - | FC/APC | |
工作模式 | 自動電流控制(ACC)/自動功率控制(APC) |
電氣和環境參數 | 臺式 | 模塊 |
控制方式 | 按鍵 | RS232串口通信 |
通信接口 | 選配 | DB9 Female |
供 電 | 100~240V AC,<30W | 5V DC,<15W |
尺 寸 | 260(W)×280(D)×120(H)mm | 125(W)×150(D)×20(H)mm |
工作溫度范圍 | -5~+35°C | |
工作濕度范圍 | 0~70% | |

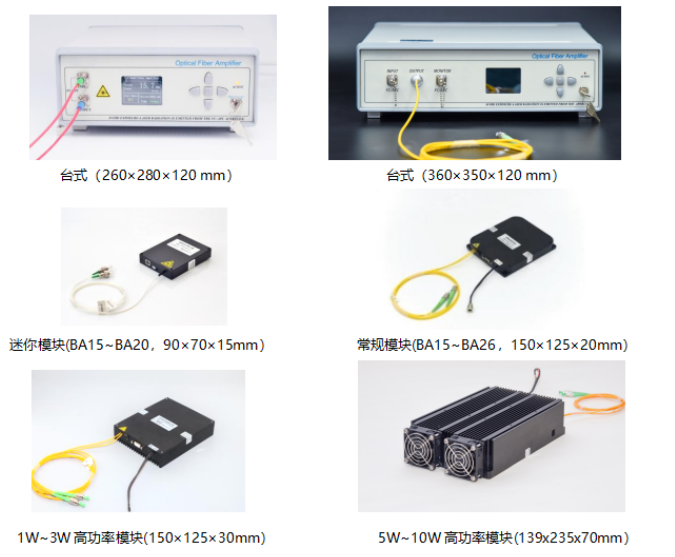

產品外觀
訂購信息
EDFAL-①-②-③-④-⑤-⑥
①波長 | C=C波段 |
② 放大器類型 | BA=功率放大器 |
③飽和輸出功率(dBm | 15/17/20/23/25/26 |
④ 輸出方式 | SM=單模光纖 |
⑤ 封裝形式 | B=臺式 M=模塊式 |
