偏振無關隔離器
產品型號：PMNO1550nm
所屬品牌：INNOALL
產品簡介：偏振無關隔離器是一種只允許光沿一個方向傳輸，而對返回的光起到隔離作用的光無源器件，在光纖通信中,由于光纖波導為圓形,光波在其中傳播時,偏振方向 是隨機變化的,因此與偏振無關的光隔離器具有更強的適用性,應用也 更為廣泛。
因諾爾設計供應的偏振無關隔離器采用先進的封裝工藝，質量穩定可靠。一般可以分為C波段單級光隔離器、C波段雙級光隔離器。波 長可依客戶需求：1064，1310，1480，1550，2000nm等

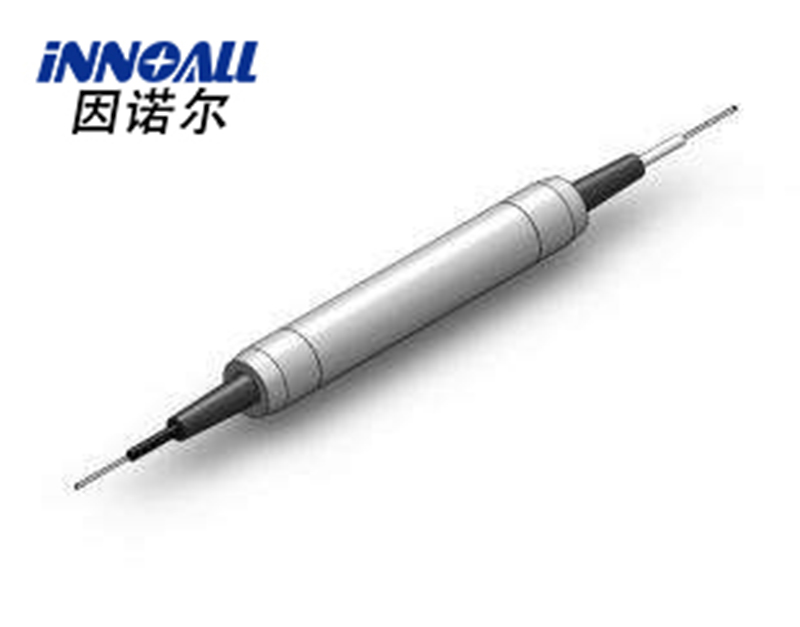

偏振無關隔離器
產品特征 l 低損耗 l 高回損 l 高可靠性 l 符合Rohs標準 | 應用范圍 l 光纖傳感 l 通信設備 l 測試系統 l 實驗室研究 |
參數指標
參數 | 單位 | 數值 | |
單/雙級 | - | 單級 | 雙級 |
中心波長 | nm | 1064，1310，1480，1550，2000nm | |
最小隔離度 | dB | 30 | 45 |
最大插入損耗 (23℃) | dB | 0.55 | 0.65 |
最小回波損耗 (進/出端) | dB | 50/50 | 50/50 |
最大偏振相關損耗 (23℃) | dB | 0.15 | |
最大可承受功率 (CW) | mW | 500mW,300mW | |
光纖類型 | mm | SMF-28E 或指定 | |
拉伸載荷 | N | 5 | |
工作溫度 | ℃ | -20~+70 | |
儲存溫度 | ℃ | -40~+85 | |

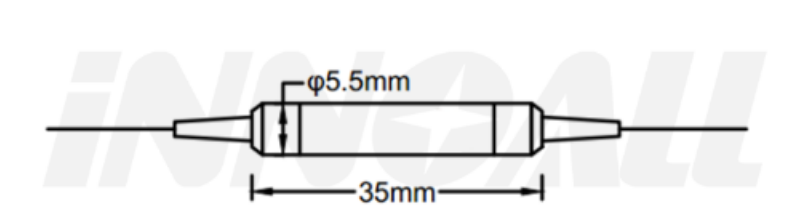

封裝尺寸
訂購信息
CPIS-①-②-③-④-⑤-⑥-⑦-⑧
① 中心波長: | 1064=1064nm, 1310=1310nm,1480=1480nm,1550=1550nm,2000=2000nm,X=定制 |
② 單級/雙級: | S=單級, D=雙級 |
③工作軸向: | B=雙軸工作, F=慢軸工作/快軸截止 |
④光纖類型: | 1=SMF-28E,X=指定 |
⑤ 護套類型: | 00=裸纖, 09=0.9mm套管, 20=2.0mm套管, 30=3.0mm套管 |
⑥ 尾纖長度: | 0.5=0.5m, 1.0=1m, ......, 20=20m, X=定制 |
⑦ 端口1接頭類型: | 00=無接頭, FA=FC/APC, FP=FC/UPC, SA=SC/APC,SP=SC/UPC, LA=LC/APC, LP=LC/PC, X=定制 |
⑧ 端口2接頭類型: | 00=無接頭, FA=FC/APC, FP=FC/UPC, SA=SC/APC,SP=SC/UPC, LA=LC/APC, LP=LC/PC, X=定制 |
