1030~1080nm (1+1)x1泵浦合束器
產品型號：BM1030nm
所屬品牌：INNOALL
產品簡介：因諾爾采用先進的，獨特的熔融拉錐工藝制作,具有獨特的光學特性。
因諾爾可提供多路泵浦合束器，泵浦波長（800~1000nm）可定制；信號波長（405~2100nm）可定制。

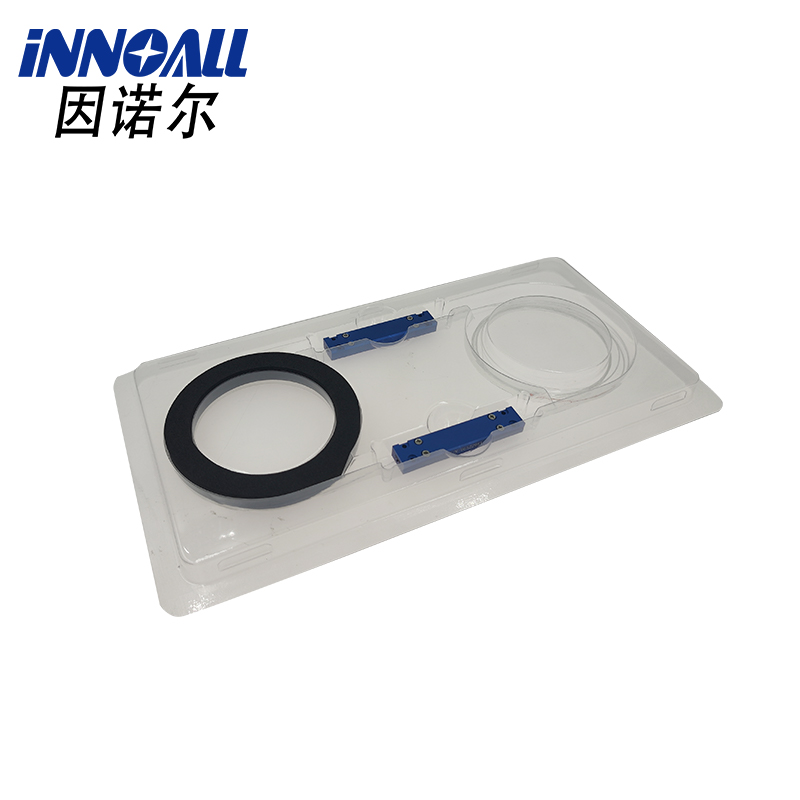

(1+1)x1泵浦合束器
產品特征 l 高轉換率 l 高穩定性 | 應用范圍 l 高功率放大器 l 泵浦+信號 l 工業連續激光器 |
參數指標
參數 | 單位 | 數值 |
泵浦波長 | nm | 800~1000nm |
信號波長 | nm | 1030~1080nm,1450~1600nm |
信號端輸入/輸出光纖 | - | 任意 |
泵浦光纖 | - | 105/125 0.22NA或 200/220 0.22NA |
泵浦效率 | % | 90~98 |
信號插損 (23℃) | dB | <0.5 |
最大可承受功率 | W | 0.5,1,5,10,20 |
消光比 (僅保偏光纖型) | dB | ≥18 |
回波損耗 | dB | >45 |

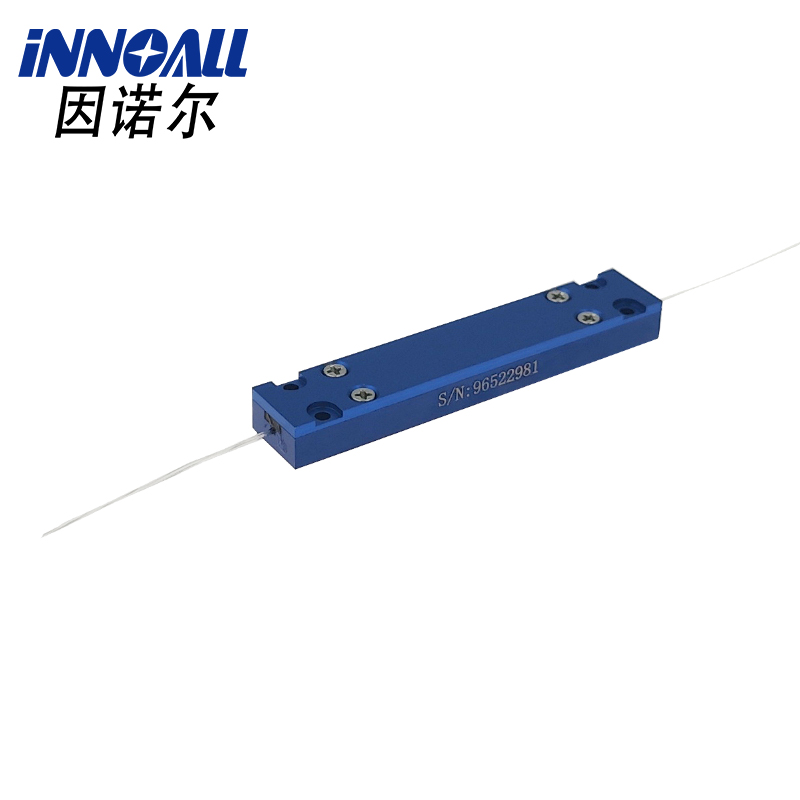

封裝尺寸 | - | φ4.0x60mm,50x5x5mm,70x12x8mm,75x12x8mm,100x15x10mm |
工作溫度 | ℃ | -5~+70 |
訂購信息
CPBH-①-②-③-④-⑤-⑥-⑦
① 結構 | 1+1=（1+1)X1,2+1=(2+1)X1,1+6=(1+6)X1 |
② 輸入/輸出端光纖: | X=定制 |
③Pump端光纖: | 1=MM-S105/125-22A, 2=MM-S200/220-22A, X=定制 |
④ 尾纖類型: | 0=裸纖, 1=900μm松套管, X=定制 |
⑤ 尾纖長度: | 0.5=0.5m, 1.0=1m, ......, 20=20m, X=定制 |
⑥泵浦功率 (單臂): | 5=5W, 10=10W, 100=100W, 200=200W, X=指定 |
⑦信號功率 | 5=5W, 10=10W, 100=100W, 200=200W, X=指定 |
