915nm 980nm 1030nm 1060nm 高功率自由空間光隔離器（TGG型）
產品型號：ISO980nmhi
所屬品牌：INNOALL
產品簡介：自由空間光隔離器是一種光非互易傳輸無源器件，該器件用來消除或抑制光學系統中的反向光，由于這類反向光的存在，導致光路系統間將產生自耦合效應，使激光器的工作變得不穩定和產生系統反射噪聲，使光纖鏈路上的光放大器發生變化和產生自激勵，造成整個系統無法正常工作。若在半導體激光器輸出端和光放大器輸入或輸出端連接上光隔離器，則可減小反射光對LD的影響。
自由空間光隔離器又稱為光單向器， 因諾爾生產的高功率自由空間隔離器有插入損耗小、隔離度高，工作波長可分為：780nm、808nm、850nm、880nm、915nm、980nm、1030nm、1060nm。主要用在高功率光纖激光器及其它高功率光學通信、測量領域中。通光孔徑從3mm到7mm不等，我們也可以根據您的要求定制波長和通光孔徑。您可以根據自己的具體用途，選擇合適的高功率自由空間隔離器。
915nm 980nm 1030nm 1060nm 高功率自由空間光隔離器（TGG型）
產品特征 l 低損耗 l 高回?fù)p l 高可靠性 l 符合Rohs標準 | 應用范圍 l 光纖放大器 l 光纖激光器 l 測試系統 l 實驗室研究 |
參數指標
參數 | 單位 | 數值 | |
中心波長 | nm | 915nm 980nm 1030nm 1060nm±5 | |
最大插入損耗 (23℃) | nm | 0.3 | |
峰值透射率 (23℃) | % | 95 | |
最小回波損耗 (進/出端) | dB | 50 | |
最小隔離度 (23℃) | dB | 25 | |
最大可承受功率 (CW) | W | 1W、2W、5W、10W 、20W或指定 | |
通光孔徑 | mm | ≤2.0 | ≤5.0 |
封裝尺寸 | mm | 64*28*26 | 90*28*26 |
拉伸載荷 | N | 5 | |
工作溫度 | ℃ | -20~+70 | |
儲存溫度 | ℃ | -40~+85 | |

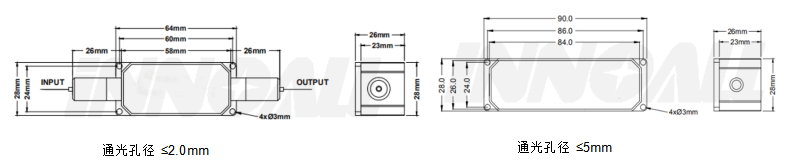

封裝尺寸
訂購信息
CPIS-①-②-③-④-⑤-⑥-⑦-⑧
① 中心波長: | 915=915nm,980=980nm,1030=1030nm,1060=1060nm, X=定制 |
②類型: | I=偏振無關，S=偏振相關 |
③通光孔徑 | 1.5=1.5, 2.0=2.0, 5=5.0, S=指定 |
④偏振角度(輸入): | 00=水平, 45=45°, 90=垂直, NA=NA |
⑤ 偏振角度(輸出): | 00=水平, 45=45°, 90=垂直, NA=NA |
⑥ 尾纖長度: | 0.5=0.5m, 1.0=1m, ......, 20=20m, X=定制 |
⑦ 封裝尺寸: | 0=64x28x26mm, 1=90x28x26mm制 |
⑧ 平均功率: | 01=1W, 05=5W, 10=10W, 30=30W, 50=50W, SS=指定 |
