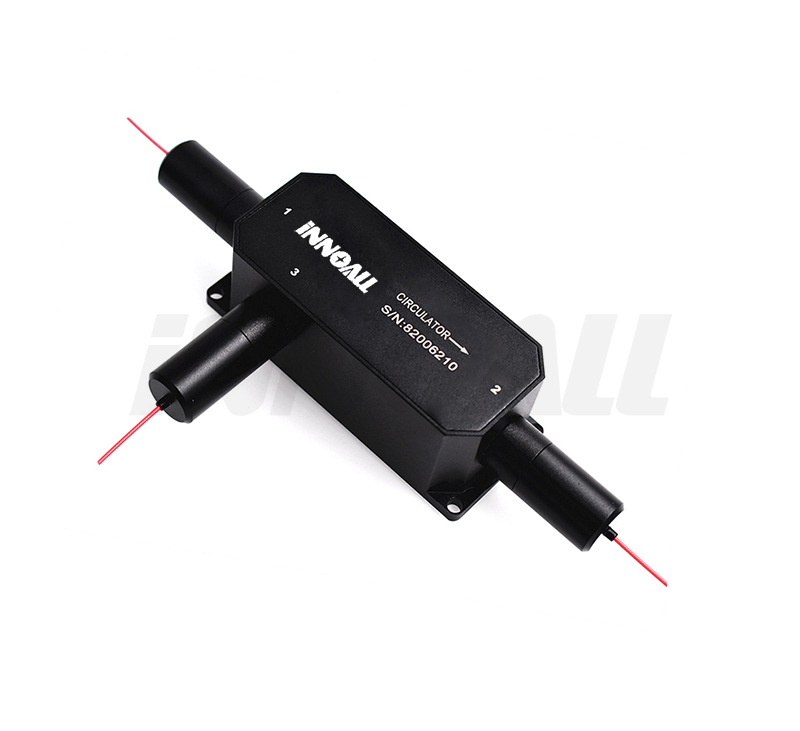

980nm 1030nm 1064nm 10/20W 保偏高功率環形器
產品型號：PMCI980nm
所屬品牌：INNOALL
產品簡介：環形器是一個有單向傳輸特性的三端口器件，它的工作原理等同于隔離器，它表明器件從1到2，從2到3和從3到1是導通的。反過來信號從2到1，從3到2和從1到3是隔離的。環形器是有數個端的非可逆器件。保偏環形器是采用保偏光纖制作的光纖環形器。
保偏環形器是保偏光路系統中的重要器件,可以用在高精度光纖傳感、保偏光纖放大器、光纖傳感器和光纖檢測設備，高速通信系統等眾多領域中。因諾爾生產的保偏環形器插入損耗低，回?fù)p高，隔離度高，消光比高，穩定可靠。有三端口環形器，四端口環形器。光纖類型可根據客戶需要定制。
780nm 808nm 850nm 10/20W 保偏高功率環形器
產品特征 l 低損耗 l 高回?fù)p l 高可靠性 l 符合Rohs標準 | 應用范圍 l 光纖放大器 l 醫療設備 l 測試系統 l 實驗室研究 |
參數指標
參數 | 單位 | 數值 |
中心波長 | nm | 980nm ，1030nm，1064nm±5 |
最大插入損耗 (23℃) | nm | 1.0 |
最小消光比 (23℃) | dB | 20 |
最小回波損耗 (進/出端) | dB | 45 |
最小隔離度 (23℃) | dB | 25 |
最小串?dāng)_ | dB | 45 |
最大可承受功率 (CW) | W | 0.3W 、1W 、2W 、5 、10W 、20W或指定 |
封裝尺寸 | mm | 70*28*26 |
拉伸載荷 | N | 5 |
工作溫度 | ℃ | -20~+70 |
儲存溫度 | ℃ | -40~+85 |

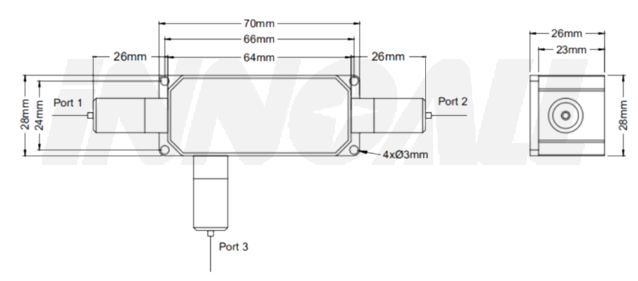

封裝尺寸
訂購信息
CPIS-①-②-③-④-⑤-⑥-⑦-⑧
① 中心波長: | 980=980nm, 1030=1030nm,1064=1064nmX=定制 |
② 端口類型 | 3=3端口 |
③工作軸向 | B=雙軸工作, F=慢軸工作/快軸截止 |
④光纖類型: | 85=PM850, 78=780-HP, P78=PM780-HP,X=定制 |
⑤ 護套類型: | 00=裸纖, 09=0.9mm套管, 20=2.0mm套管, 30=3.0mm套管 |
⑥ 尾纖長度: | 0.5=0.5m, 1.0=1m, ......, 20=20m, X=定制 |
⑦ 端口1接頭類型: | 00=無接頭, FA=FC/APC, FP=FC/UPC, SA=SC/APC,SP=SC/UPC, LA=LC/APC, LP=LC/PC, X=定制 |
⑧ 端口2接頭類型: | 00=無接頭, FA=FC/APC, FP=FC/UPC, SA=SC/APC,SP=SC/UPC, LA=LC/APC, LP=LC/PC, X=定制 |
