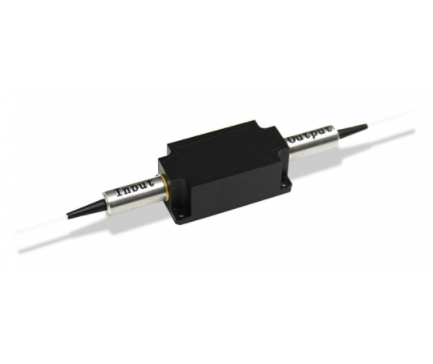

保偏隔離器
產品型號：PISO-XX
所屬品牌：INNOALL
產品簡介：保偏隔離器是在光隔離器的基礎上,同時實現線偏光穩定傳輸,保持偏振態不變的功能的光通信器件。
光學隔離器是一種光纖元件，它只允許在一個方向上傳輸光，以防止不必要的反饋。因諾爾提供完整系列的高品質偏振保持（PM）光纖隔離器。 我們的單級和雙級保偏隔離器可提供不同的機械封裝和連接頭選項。
我們的光纖保偏隔離器可從紅外（IR），近紅外（NIR）和OCT級工作波長獲得，如：波長532, 543, 633, 670, 780, 830, 840, 850, 980, 1030, 1050，1064, 1310, 1480, 1550至2000nm。因諾爾另提大功率保偏隔離器。
產品特點 低光損耗 高隔離度 低插入損耗 | 產品應用 光纖激光器 光纖放大器 光纖傳感 |
規格參數
偏振保持（PM）單級隔離器，從532nm（可見光）到近紅外（NIR）1064nm波長保偏隔離器
指標 | 單級 | |||
中心波長 (nm) | 532,543,633,670 | 780,830,840,850,860 | 895,950,980,1030 | 1050,1064 |
帶寬范圍 (nm) | ±10 | ±10, or ±50 | ±10, or ±50 | ±10 |
插入損耗 (dB) | ≤1.6 | ≤1.5 （±10nm） ≤2.0 （±50nm） | ≤1.5 （±10nm） ≤2.0 （±50nm） | ≤1.2 |
隔離度@23℃（dB） | ≥23 | ≥25 | ≥25 | ≥28 |
消光比 (dB) | ≥20 | ≥18 (Type B) ≥20 (Type F) | ≥18 (Type B) ≥20 (Type F) | >≥18 (Type B) ≥20 (Type F) |
回波損耗 (dB) | ≥45 | ≥45 | ≥45 | ≥45 |
承受功率 (mW) | ≤300 | |||
光纖類型 | PM Panda Fiber | |||
工作溫度 (℃) | -5 to +50 | |||
儲存穩定 (℃) | -20 to +70 | |||
備注：以上為不含接頭的測試數據。 Type B: Both Axis working, Type F: Fast axis bloked. 若含接頭, 532~670nm IL增加1.5dB; 780~1030nm IL增加1.0dB; 1050~1064nm IL增加0.8dB 回波損耗降低5dB, 消光比降低2dB；接頭工作方式為：慢軸對準。 | ||||
1310nm, 1480, 1550nm, 2000nm單級和雙級保偏隔離器
指標 | 單級 | 雙級 | 單級 |
中心波長 (nm) | 1310，1480，1550±15 | 1310，1480，1550±15 | 2000±50 |
插入損耗 (dB) | ≤0.6 | ≤0.7 | ≤1.0 |
隔離度@23℃（dB） | ≥30 | ≥45 | ≥20 |
消光比（dB） Type B (雙軸工作） | ≥20 | ≥20 | ≥18 |
消光比（dB） Type F (快軸鎖定） | ≥25 | ≥25 | ≥20 |
回波損耗 (dB) | ≥55 | ≥50 | ≥50 |
承受功率 (mW) | ≤300 | ||
光纖類型 | PM Panda Fiber | ||
工作溫度 (℃) | -5 to +70 | ||
儲存穩定 (℃) | -40 to +80 | ||
備注：以上為不含接頭的測試數據。 | |||
訂購信息
PISO | 波長 | 套管類型 | 尾纖長度 | 接頭類型 | 工作方式 |
S=單級 D=雙級 | 532=532nm 543=543nm 633=633nm 670=670nm 780=780nm 830=830nm 840=840nm 850=850nm 860=860nm 895=895nm 950=950nm 980=980nm 1030=1030nm 1050=1050nm 1064=1064nm 1310=1310nm 1480=1480nm 1550=1550nm 2000=2000nm XX=Specify | B=250um bare fiber L=900um loose tube | 05=0.5m 08=0.8m 10=1.0m 15=1.5m XX=Specify | NE=None FA=FC/APC FP=FC/PC SA=SC/APC SP=SC/PC LA=LC/APC LP=LC/PC XX=Specify | B=雙軸工作 F=快軸鎖定, 慢軸對準 |
