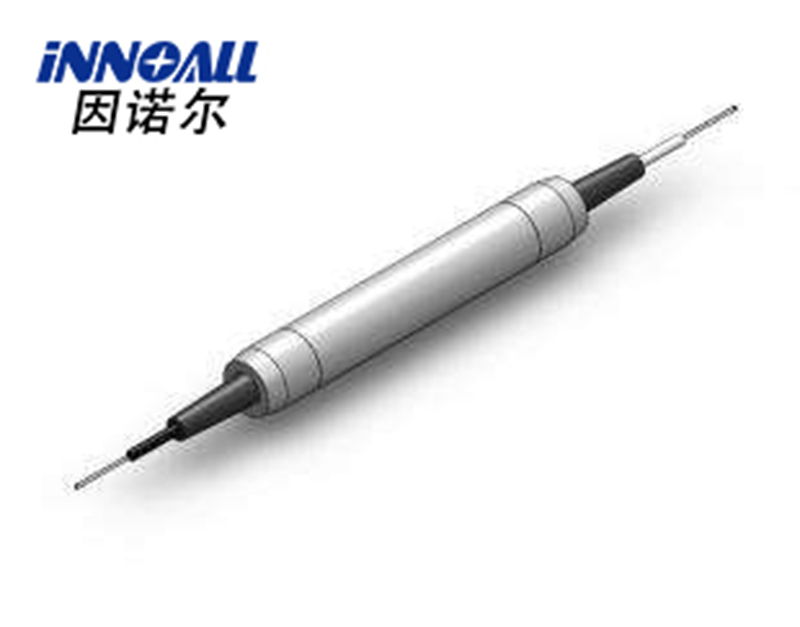

隔離器+偏振分束器合束器 (IPBC, IPBS)
產品型號：PCSI1050nm
所屬品牌：INNOALL
產品簡介：隔離器+偏振分束器合束器是一種混合型器件，它提供了一種具有隔離器集成的PBC/PBS功能。它廣泛用于EDFA和拉曼放大器采用兩泵激光信號到一個輸出光纖增加泵浦功率。
隔離型偏振分束器/合束器混合器件， 具有抵損耗，高消光筆，高隔離度等特點，可依據客戶需求波長范圍：1064nm,1310nm,1550nm,2000nm等，纖長類型可定制。
隔離器+偏振分束器合束器 (IPBC, IPBS)
產品特征 l 低損耗 l 高回?fù)p l 高消光比 l 符合Rohs標準 | 應用范圍 l 光纖傳感 l 摻鉺及拉曼光纖放大器 l 偏振模色散補償器 l 相干通信系統 |
參數指標
參數 | 單位 | 數值 |
級別 | - | 單級 |
中心波長 | nm | 1064，1310，1550，2000nm±5 |
最小隔離度 (23℃, P3→P1 & P2) | dB | 25 |
反向隔離度 (23℃, P3→P1 & P2) | dB | 35 |
最大插入損耗 (23℃) | dB | 20 |
最小消光筆 | db | 20 |
光纖類型 | mm | P3:HI1060或保偏光纖其它為保偏光纖 |
拉伸載荷 | N | 5 |
工作溫度 | ℃ | -20~+70 |
儲存溫度 | ℃ | -40~+85 |

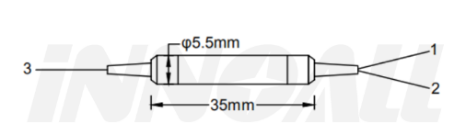

封裝尺寸
訂購信息
CPIS-①-②-③-④-⑤-⑥-⑦-⑧
① 中心波長: | 1064=1064nm, 1310=1310nm,1550=1550nm,2000=2000nm,X=定制 |
② 單級/雙級: | S=單級, D=雙級 |
③工作軸向: | 1=非保偏光纖→保偏光纖(PBS) /保偏光纖→非保偏光纖(PBC) 2=保偏光纖→保偏光纖, P3慢軸0°對準P1 3=保偏光纖→保偏光纖, P3慢軸45°對準P1 |
④光纖類型: | 1060=HI1060,980=PM980,X=定制 |
⑤ 護套類型: | 00=裸纖, 09=0.9mm套管, 20=2.0mm套管, 30=3.0mm套管 |
⑥ 尾纖長度: | 0.5=0.5m, 1.0=1m, ......, 20=20m, X=定制 |
⑦ 端口1接頭類型: | 00=無接頭, FA=FC/APC, FP=FC/UPC, SA=SC/APC,SP=SC/UPC, LA=LC/APC, LP=LC/PC, X=定制 |
