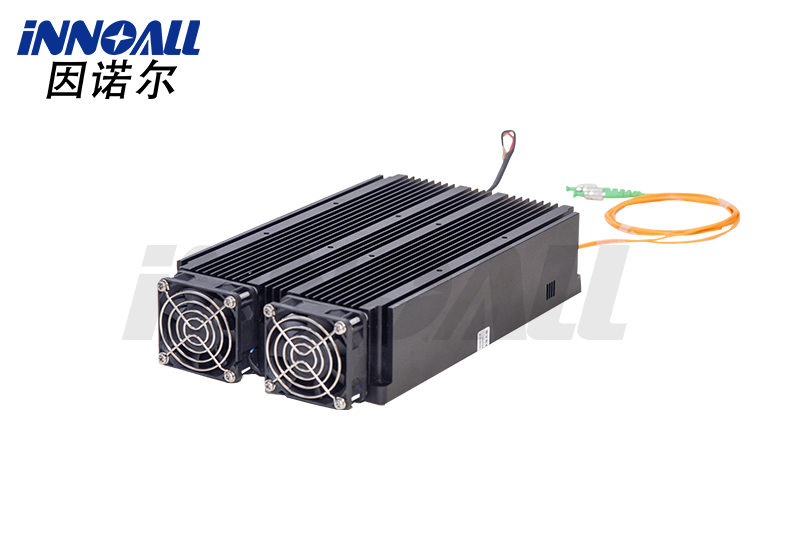

L波段摻鉺光纖放大器
產品型號：EDFA-L
所屬品牌：innoall
產品簡介：L波段摻鉺光纖放大器是專用于光纖激光或光纖通信系統的光功率放大器產品系列，工作波長覆蓋1570~1603 nm，具有高增益和低噪聲的優點。
產品特征 l 覆蓋L波段 l 全保偏設計 l 高輸出功率 | 應用范圍 l 光纖通信 l 光纖傳感 l 光纖激光 |
光學指標 | 單位 | 典型值 | 備注 |
波長范圍 | nm | 1570~1603 | L-band |
輸入功率 | dBm | -6~+3 | |
飽和輸出功率 | dBm | 15/17/20/23/25/26 | @-3dBm輸入 |
噪聲指數 | dB | 5.0 | @-3dBm輸入 |
偏振相關增益 | dB | <0.3 | |
偏振模色散 | ps | 0.5 | |
輸入/輸出端隔離度 | dB | >35 | |
光功率監控 | - | 輸出光功率監控 | |
尾纖類型 | - | SMF-28/PM1550保偏 | |
尾纖接頭類型 | - | FC/APC | |
工作模式 | 自動電流控制(ACC)/自動功率控制(APC) |
電氣和環境參數 | 臺式 | 模塊 |
控制方式 | 按鍵 | RS232串口通信 |
通信接口 | 選配 | DB9 Female |
供 電 | 100~240V AC,<30W | 5V DC,<15W |
尺 寸 | 260(W)×280(D)×120(H)mm | 125(W)×150(D)×20(H)mm |
工作溫度范圍 | -5~+35°C | |
工作濕度范圍 | 0~70% | |
訂購信息
EDFA-①-②-③-④-⑤
①波長 | L=L波段 |
② 放大器類型 | BA=功率放大器 |
③飽和輸出功率(dBm | 15/17/20/23/25/26 |
④ 輸出方式 | PM=保偏光纖 SM=單模光纖 |
⑤ 封裝形式 | B=臺式 M=模塊式 |
