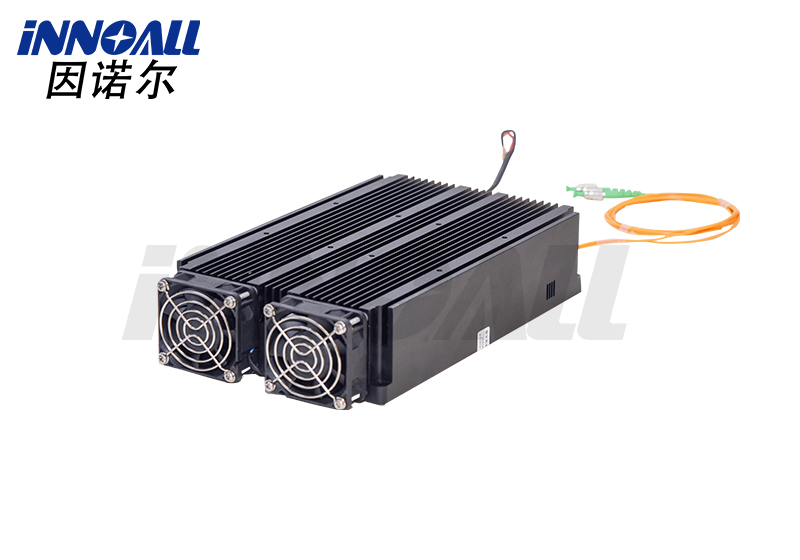

C波段高功率單模摻鉺光纖放大器
產品型號：EYDFA-HP
所屬品牌：innoall
產品簡介：高功率摻鉺光纖放大器 (EYDFA-HP)基于光信號在鉺鐿共摻光纖中的受激光放大原理，采用獨特設計的放大光路和可靠的高功率激光散熱工藝，實現1535~1565nm波長范圍內高功率激光輸出。具有高功率和低噪聲的優點，可用于光纖通信、激光雷達等。
產品特征 l 高增益系數 l 最高10瓦功率 l 寬波長范圍 | 應用范圍 l 光纖通信 l 光纖傳感 l 光纖激光 |
參數指標
光學指標 | 單位 | 典型值 | 備注 |
波長范圍 | nm | 1535~1565 | |
輸入功率 | dBm | -6~+10 | |

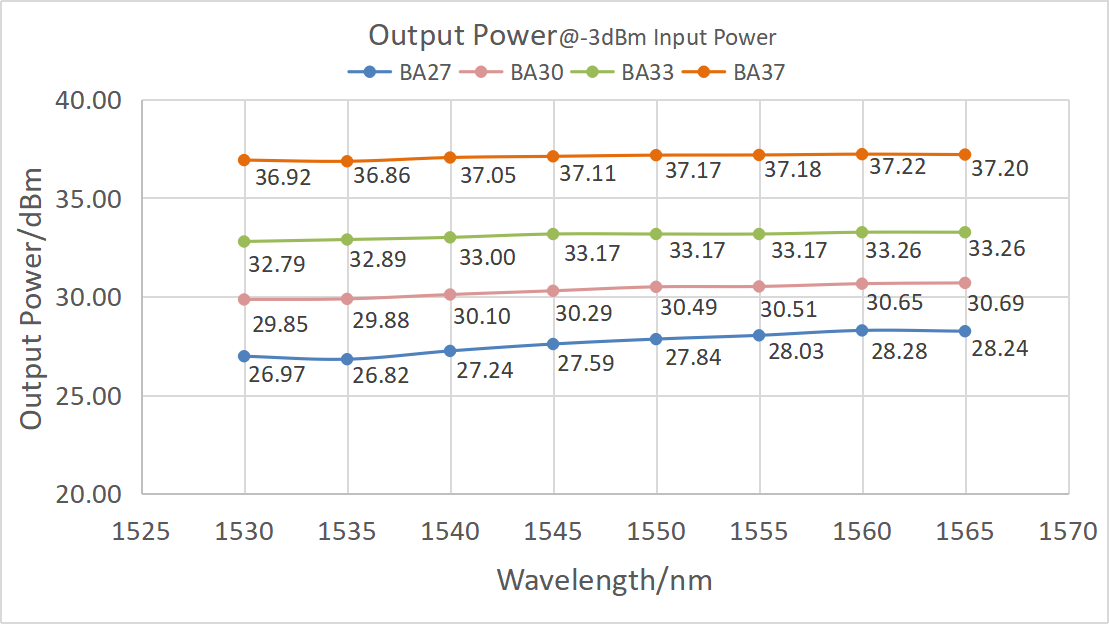

飽和輸出功率 | dBm | 27/30/33/35/37/40 | @-3dBm輸入 |
噪聲指數 | dB | <6.0 | |
增益平坦度 | dB | ≤1 | @不同波長分別放大 |
偏振相關增益 | dB | <0.5 | |
偏振模色散 | ps | 0.5 | |
輸入/輸出端隔離度 | dB | >35 | |
光功率監控 | - | 輸入光功率監控，輸出光功率監控 | |
尾纖類型 | - | SMF-28 | |
尾纖接頭類型 | - | FC/APC | 僅供用于功率測試 |
工作模式 | 自動電流控制(ACC)/自動功率控制(APC) |
電氣和環境參數 | 臺式 | 模塊 | |
控制方式 | 按鍵 | RS232串口通信 | |
通信接口 | 可選配 | DB9 Female | |
供 電 | 100~240V AC,<150W | 12V DC, <60W | |
尺寸 | 27/30/33/35 dBm | 260(W)×320(D)×120(H)mm | 125(W)×150(D)×30(H)mm |
37/40 dBm | 360(W)×350(D)×120(H)mm | 139(W)×235(D)×70(H)mm | |
工作溫度范圍 | -5~+35°C | ||
工作濕度范圍 | 0~70% | ||
訂購信息
EYDFA-①-②-③-④-⑤
①波長 | C=C波段 |
② 放大器類型 | HP-BA=高功率BA放大器 |
③飽和輸出功率(dBm | 27/30/33/35/37/4 |
④ 輸出方式 | SM=SMF-28 |
⑤ 封裝形式 | B=臺式 M=模塊式 |
