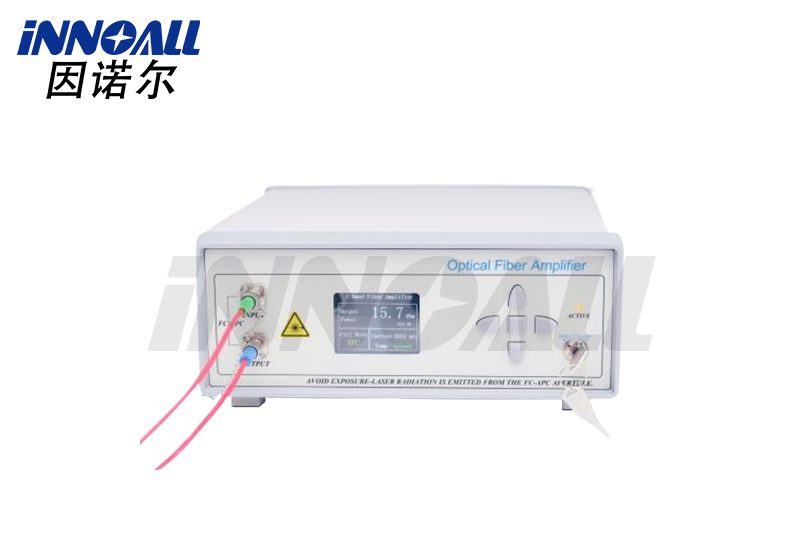

C波段增益平坦型摻鉺光纖放大器
產品型號：EDFA-PA-GF
所屬品牌：innoall
產品簡介：增益平坦摻鉺光纖放大器是專用于光纖通信系統的光纖放大器產品系列，可以同時放大C波段內的多個波長信號，且保持各波長間的增益一致，增益平坦度≤1.5 dB。具有寬光譜、多波長、增益平坦，以及高增益和低噪聲的優點。
產品特征 l 高增益系數 l 高輸出功率 l 增益平坦 | 應用范圍 l 光纖通信 l 光纖傳感 l 光纖激光 |
參數指標
光學指標 | 單位 | 典型值 | 備注 | |
型 號 | EDFA-PA-GF | EDFA-BA-GF | ||
波長范圍 | nm | 1530~1560nm | ||
輸入功率 | dBm | -32~-25 | -26~-10 | |
輸出功率 | dBm | 14 | 17/20/23 | |
增益系數 | dB | 25 | 25 | |
噪聲指數 | dB | 5 | 5 | |
增益平坦度 | dB | 1.5(Type) 0.8(Min) | 全波段同時放大 | |
偏振相關增益 | dB | <0.3 | ||
偏振模色散 | ps | 0.5 | ||
輸入/輸出端隔離度 | dB | >35 | ||
光功率監控 | - | 輸出光功率監控 | ||
尾纖類型 | - | SMF-28 | ||
尾纖接頭類型 | - | FC/APC | ||
工作模式 | - | 自動電流控制(ACC) | 自動電流控制(ACC)自動功率控制(APC) | |
電氣和環境參數 | 臺式 | 模塊 |
控制方式 | 按鍵 | RS232串口通信 |
通信接口 | 選配 | DB9 Female |
供 電 | 100~240V AC, <30W | 5V DC, <15W |
尺 寸 | 260(W)×280(D)×120(H)mm | 125(W)×150(D)×20(H)mm |
工作溫度范圍 | -5~+35°C | |
工作濕度范圍 | 0~70% | |
訂購信息
EDFAL-①-②-③-④-⑤
①波長 | C=C波段 |
② 放大器類型 | PA-GF=增益平坦型PA BA-GF=增益平坦型BA |
③飽和輸出功率(dBm | 13/17/20/23/25/26 |
④ 輸出方式 | SM=單模光纖 PM=保偏光纖 |
⑤ 封裝形式 | B=臺式 M=模塊式 |
