ns納秒光開關(EPI)
產品型號：EPS
所屬品牌：EPI
產品簡介：PLZT光子學是以納秒速度處理具有低偏振依賴性的光信號的強大工具。由于其優異的電光性能、新穎的制造工藝和高效的器件結構。
PLZT光子學是以納秒速度處理具有低偏振依賴性的光信號的強大工具。由于其優異的電光性能、新穎的制造工藝和高效的器件結構。EpiPhotonics獨特的PLZT波導技術使新一代高效超快的光子學具有強大的優勢。此外，PLZT產品非?？煽浚h(huán)境穩定。我們的PLZT材料的晶體結構以及我們的光學開關絕對沒有移動部件的事實保證了高可靠性和穩定性。

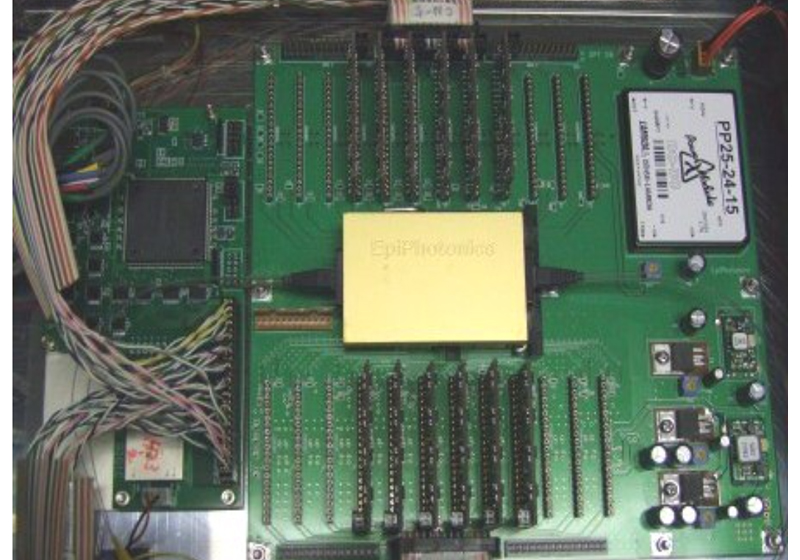

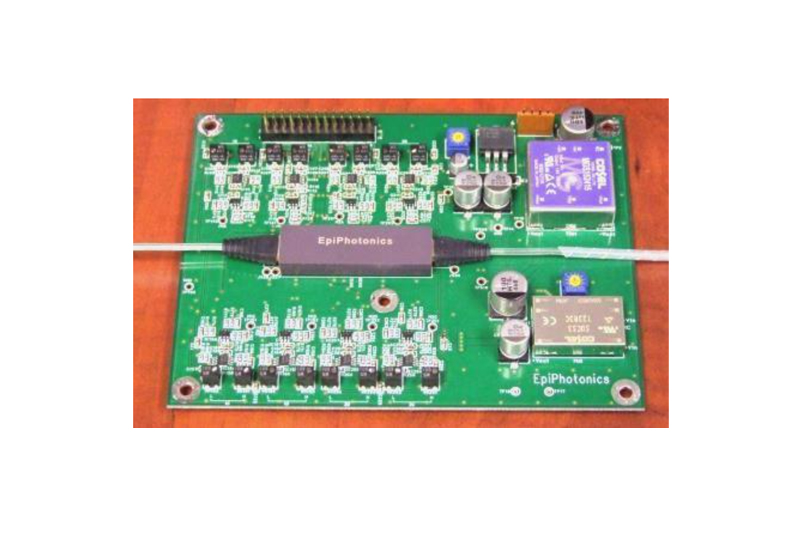

納秒級PLZT光開關子系統配備了一個基于MMI-MZ的PLZT開關模塊，設計用于1550 nm波長范圍、單模光纖端口和TTL可控高速驅動器。
產品特點 超快切換（10 ns） 驅動電壓低（5V~10V） 雙向的 插入損耗低 低偏振依賴性 低功耗 抗環境變化 高可靠性（大功率激光許可） | 產品應用 光分組交換（OPS） 光突發交換（OBS） 按需ROADM 按需交叉連接 交換式光接入網絡 光互連（數據中心網絡、服務器背板） 高速保護 切換延遲線 |
技術指標
型號 | 類型 | 波長 | 切換時間 | 插入損耗 | 消光比 | 偏振相關損耗 | 配置 |
EPS0101S | 1x1 | 1550nm | Typ. 10ns | Typ. 4.5dB | Typ. 30dB | Typ. 0.5dB | 單纖 |
EPS0101D | 1x1 | 1550nm | Typ. 10ns | Typ. 4.5dB | Typ. 30dB | Typ. 0.5dB | 雙纖 |
EPS0102S | 1x2 | 1550nm | Typ. 10ns | Typ. 4.5dB | Typ. 30dB | Typ. 0.5dB | 單纖 |
EPS0102D | 1x2 | 1550nm | Typ. 10ns | Typ. 4.5dB | Typ. 30dB | Typ. 0.5dB | 雙纖 |
EPS0104S | 1x4 | 1550nm | Typ. 10ns | Typ. 7.0dB | Typ. 30dB | Typ. 0.5dB | 單纖 |
EPS0108S | 1x8 | 1550nm | Typ. 10ns | Typ. 7.0dB | Typ. 30dB | Typ. 0.5dB | 單纖 |
EPS0116S | 1x16 | 1550nm | Typ. 10ns | Typ. 8.5dB | Typ. 18dB | Typ. 1.0dB | 單纖 |
EPS0202S | 2x2 | 1550nm | Typ. 10ns | Typ. 4.5dB | Typ. 30dB | Typ. 0.5dB | 單纖 |
EPS0202D | 2x2 | 1550nm | Typ. 10ns | Typ. 4.5dB | Typ. 30dB | Typ. 0.5dB | 雙纖 |
EPS0404S | 4x4 | 1550nm | Typ. 10ns | Typ. 8.5dB | Typ. 30dB | Typ. 1.0dB | 單纖 |
EPS0808S | 8x8 | 未上市，可根據具體要求定制 | |||||

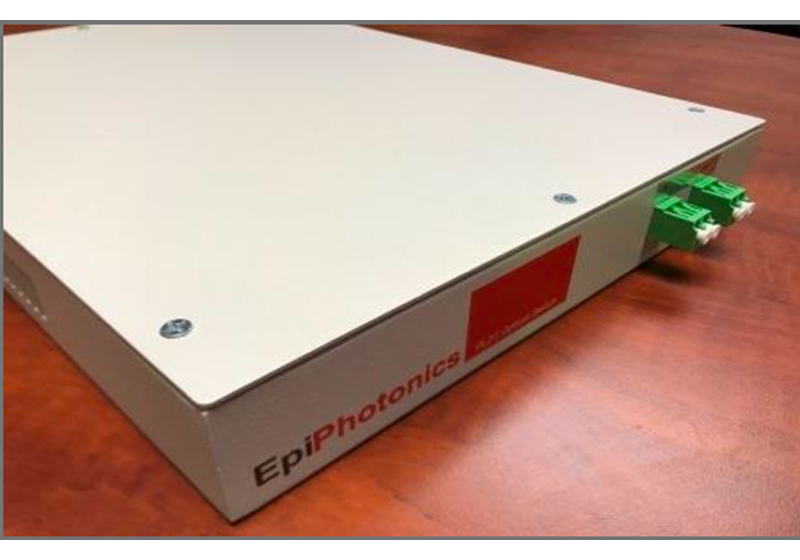

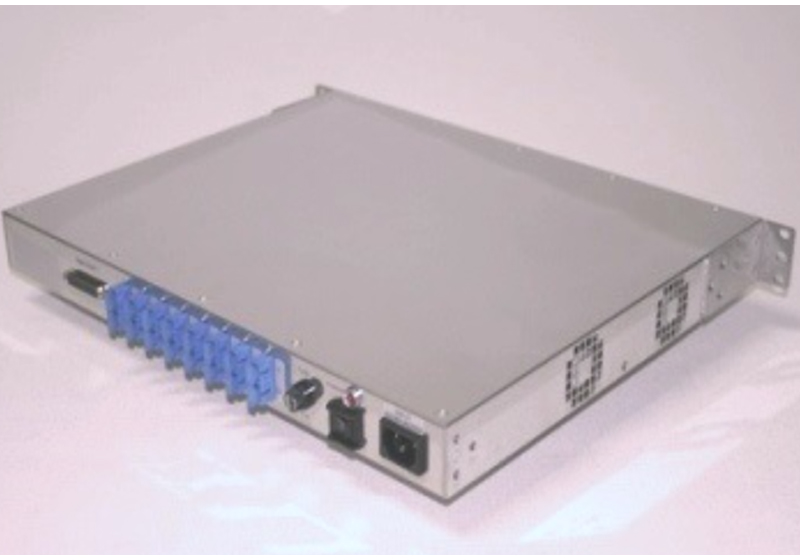

封裝類型 | 模塊式，機架式，含驅動板可選 | ||||||
控制器 | 含控制器，不含控制器可選 | ||||||
備注：雙纖：是兩個光開關集成在一個單獨的芯片/模塊上。
訂購信息
端口 | 型號 | 配置 | 接頭類型 | 封裝形式 | 控制器 |
1x1 | EPS0101 | S=單纖 | LP=LC/PC | M=模塊式 | C1=帶控制器 |
1x2 | EPS0102 | LA=LC/APC | D=帶驅動 | ||
1x4 | EPS0104 | SP=SC/PC | R=機架式 | ||
1x8 | EPS0108 | SA=SC/APC | |||
1x16 | EPS0116 | FP=FC/PC | |||
2x2 | EPS0202 | FA=FC/APC | |||
4x4 | EPS0404 | NC=不帶接頭 |
