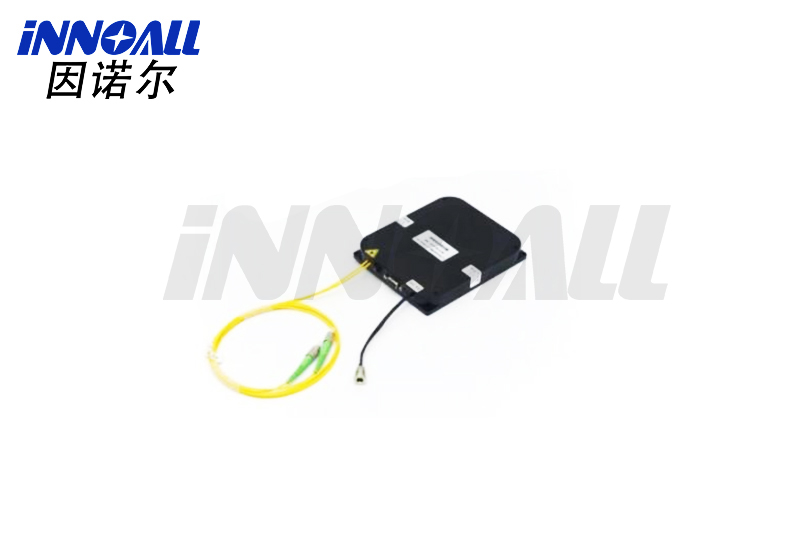

分布式光纖放大器：一階光纖拉曼放大器
產品型號：FRA-1550
所屬品牌：
產品簡介：光纖拉曼放大器是利用石英光纖中的拉曼散射效應對光信號提供增益。采用14xxnm波長激光作為拉曼泵浦，對C波段信號光提供增益，可有效補償光信號在光纖長途傳輸中的衰減。適合用于長距離光傳輸系統、分布式光纖傳感系統。
產品特征 l 寬波長范圍 l 高增益系數 l 低噪聲 | 應用范圍 l 長距離光纖通 l 光纖傳感 l 光纖激光 |
參數指標
光學指標 | 單位 | 典型值 | 備注 |
泵浦波長 | nm | 1425~1465 | |
信號波長 | nm | 1528~1565 | 可定制 |

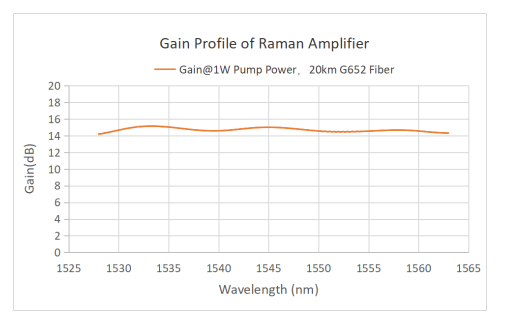

拉曼增益 | dB | 10/20 | *注1 |
增益平坦度 | dB | <2 | |
泵浦功率 | mW | 300/500/1000/1400 | 可定制 |
泵浦光偏振度DOP | - | 5% (Typical)，10%(Max) | |
噪聲指數 | dB | 0 | |
尾纖類型 | - | SMF-28 | |
尾纖接頭類型 | - | FC/APC | |
工作模式 | - | APPC（自動泵浦功率控制） |
電氣和環境參數 | 臺式 | 模塊 |
控制方式 | 按鍵 | RS232串口通信 |
通信接口 | 可選配 | DB25 Female |
供 電 | AC100~240V, <45W | DC 12V3A |
尺 寸 | 260(W)×280(D)×120(H)mm | 125(W)×150(D)×30(H)mm |
工作溫度范圍 | -5~+35°C | |
工作濕度范圍 | 0~70% | |
電氣和環境參數 | 臺式 | 模塊 |
訂購信息
FRA-①-②-③-④
①波長 | 1550nm |
② 泵浦功率(dBm） | 300/500/1000/1400 |
③封裝形式 | B=臺式 M=模塊式 |
注1：該放大器僅是拉曼放大器泵浦，需要配合用戶系統中長距離的石英光纖來產生足夠的信號增益。
