摻鐿光纖放大器
產品型號：EDFA-
所屬品牌：

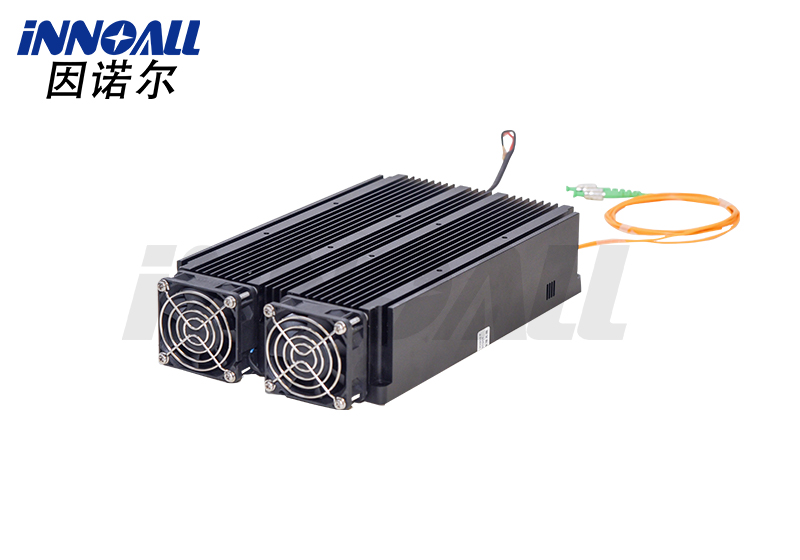

產品簡介：摻鐿光纖放大器(YDFA)通過半導體激光器泵浦摻鐿光纖產生增益，用于放大1030~1100nm波段激光信號，Hi1060單模光纖或PM980保偏光纖輸出，輸出功率連續可調，具有高增益和低噪聲的優點。桌面式Y(jié)DFA便于實驗操作，用戶通過前面板按鍵可調節泵浦電流和輸出功率。也提供體積更緊湊的模塊式Y(jié)DFA，便于用戶的系統集成。桌面式Y(jié)DFA和模塊式Y(jié)DFA都可支持上位機軟件控制和串口命令控制。
產品特征 l 寬波長范圍 l 全保偏設計 l 低噪聲 | 應用范圍 l 非線性光學 l 光纖傳感 l 光纖激光 |
參數指標
光學指標 | 單位 | 典型值 | 備注 | |
單模 | 保偏 | |||
波長范圍 | nm | 1030~1100 | ||
輸入功率 | dBm | 0~10 | 可定制 | |
飽和輸出功率 | dBm | 17/20/23/25/26/27/30/33/37/40 | @0dBm輸入 | |
噪聲指數 | dB | 5.0 | ||
偏振相關增益 | dB | <0.3 | - | |
偏振消光比 | dB | - | 20 | |
輸入/輸出端隔離度 | dB | >35 | ||
光功率監控 | - | 輸出光功率監控 | ||
尾纖類型 | - | Hi 1060單模光纖 | PM980保偏光纖 | |
尾纖接頭類型 | - | FC/APC | ||
工作模式 | 自動電流控制(ACC)/自動功率控制(APC) | |||
電氣和環境參數 | 臺式 | 模塊 | |
控制方式 | 按鍵 | RS232串口通信 | |
通信接口 | 選配 | DB9 Female | |
供 電 | 100~240V AC,<30W | 5V DC,<15W | |
尺寸 | 17~27dBm | 260(W)×320(D)×120(H)mm | 125(W)×150(D)×30(H)mm |
30~40dBm | 360(W)×350(D)×120(H)mm | 139(W)×235(D)×70(H)mm | |
工作溫度范圍 | -5~+35°C | ||
工作濕度范圍 | 0~70% | ||
訂購信息
EDFA-①-②-③-④
①波長 | 1030~1100nm |
②飽和輸出功率(dBm | 17/20/23/25/26/27/30/33/37/40 |
③ 輸出方式 | SM= HI 1060單模光纖 PM= PM 980保偏光纖 |
④ 封裝形式 | B=臺式 M=模塊式 |
