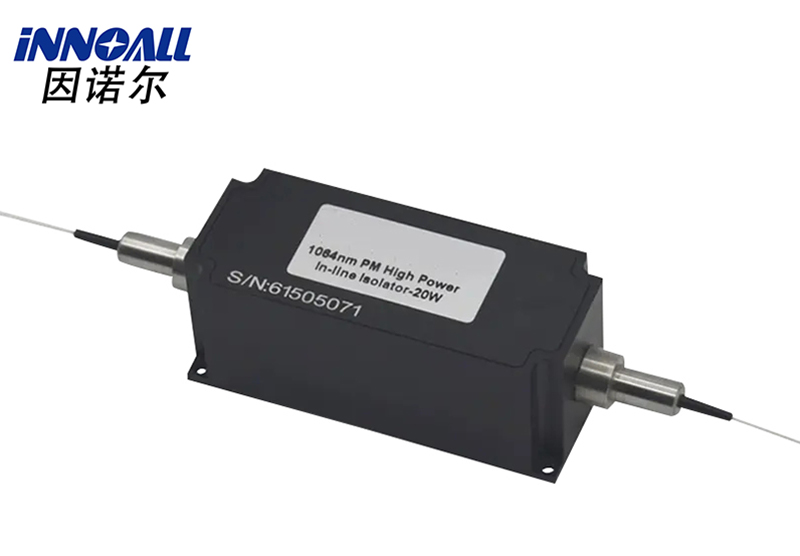

780nm 808nm 850nm 980nm 1030nm 1064nm 高功率監控型隔離器 (TGG型)
產品型號：ISO780nmhi
所屬品牌：INNOALL
產品簡介：監控型隔離器一種自帶功率監測的高功率隔離器,將準直器,法拉第旋轉器,擴束鏡安裝在外殼中構成磁光隔離器,并且在器件內部增加分光模塊和功率監測模塊,通過監測分出的一小部分固定光功率來監測整體功率.
監控隔離器在使用磁光隔離器過程中對整個系統的實時功率和工作狀態進行反饋,并且不會影響產品的功能和正常使用,耗費成本低廉,結構簡單.應用領域： 光纖通信、 光信息處理系統、光纖傳感、 精密光學測量系統波長s：780nm、808nm、850nm、980mnm、1030nm、1064nmnm等承受功率：500mW、1、2、5、10、20W
808nm 850nm 980nm 1030nm 1064nm 高功率監控型隔離器（TGG型）
產品特征 l 低損耗 l 高回?fù)p l 高可靠性 l 符合Rohs標準 | 應用范圍 l 光纖放大器 l 光纖激光器 l 測試系統 l 實驗室研究 |
參數指標
參數 | 單位 | 數值 |
中心波長 | nm | 780，808，850，980，1030，1064±5 |
最大插入損耗 (23℃) | nm | 1.0 |
最小隔離度 | dB | 25
|
監控端分光比例 | dB | 1±0.2%, 5±1%, 50±2% |
最小消光比 (23℃, 保偏光纖型) | dB | 20 |
最大偏振相關損耗 (23℃, 非保偏光纖型) | dB | 0.15 |
最大可承受功率 (CW) | W | 1W，2W，5W，10W 、15，20W |
封裝尺寸 | mm | 64*28*26 |
拉伸載荷 | N | 5 |
工作溫度 | ℃ | -20~+70 |
儲存溫度 | ℃ | -40~+85 |

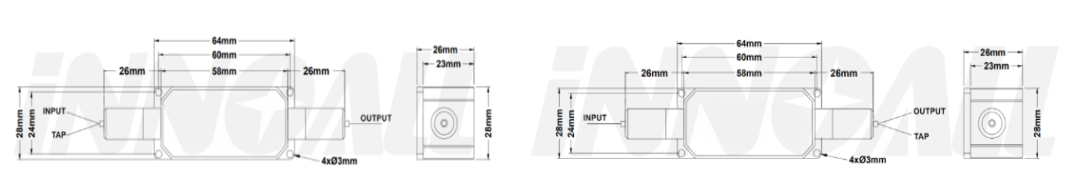

封裝尺寸
訂購信息
CPIS-①-②-③-④-⑤-⑥-⑦-⑧-⑨
① 中心波長: | 780=780nm, 808=808nm,850=850nm,980=980nm,1064=1064nm,X=定制 |
② 單級/雙級: | S=單級, D=雙級 |
③監控端分光比: | 01=1%, 02=2%, ......, 50=50% |

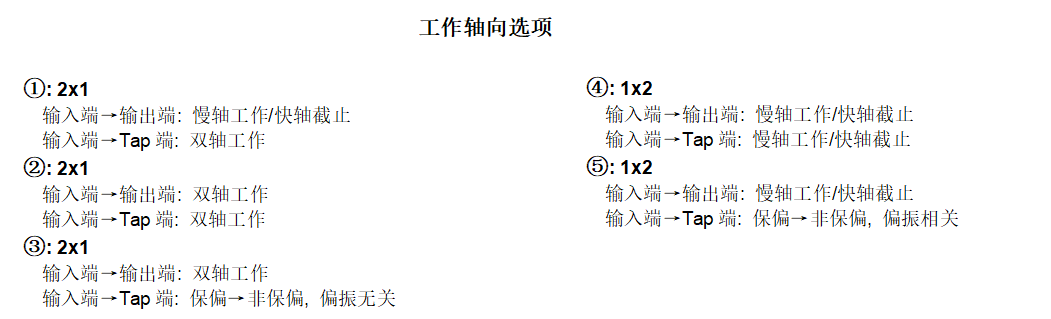

④工作軸向 | 1=①，2=②，3=③，4=④，5=⑤ |
⑤光纖類型: | PM850=850,780HP=780,X=定制 |
⑥ 護套類型: | 00=裸纖, 09=0.9mm套管, 20=2.0mm套管, 30=3.0mm套管 |
⑦ 尾纖長度: | 0.5=0.5m, 1.0=1m, ......, 20=20m, X=定制 |
⑧ 端口1接頭類型: | 00=無接頭, FA=FC/APC, FP=FC/UPC, SA=SC/APC,SP=SC/UPC, LA=LC/APC, LP=LC/PC, X=定制 |
⑨ 端口2接頭類型: | 00=無接頭, FA=FC/APC, FP=FC/UPC, SA=SC/APC,SP=SC/UPC, LA=LC/APC, LP=LC/PC, X=定制 |
